當初想跟朋友一起玩PS的KOF
可是家中無街機搖桿

後來朋友送我一個DC街機搖桿
要我改造成PS用的搖桿
就可以大家一起同樂了
他真是一個好人...

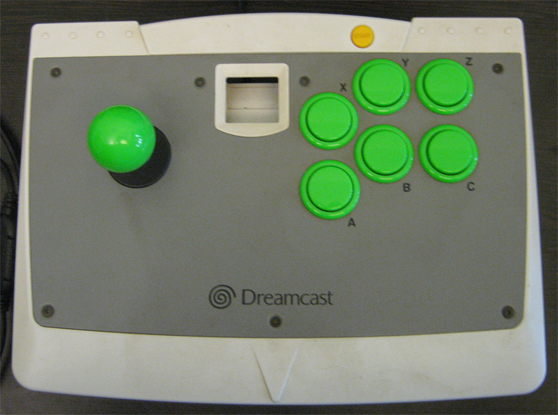

OK，不多說，如上圖所示
DC街機搖桿有
1個搖桿頭
6個按鍵
1個START鍵



強者我朋友曾經試著自己改裝
但是他家的原廠PS手把是薄膜電路
不能焊接
因此他就花了2千大洋買了PS搖桿
(他家好野人，我是一般小市民，所以還是乖乖買自己動手改)

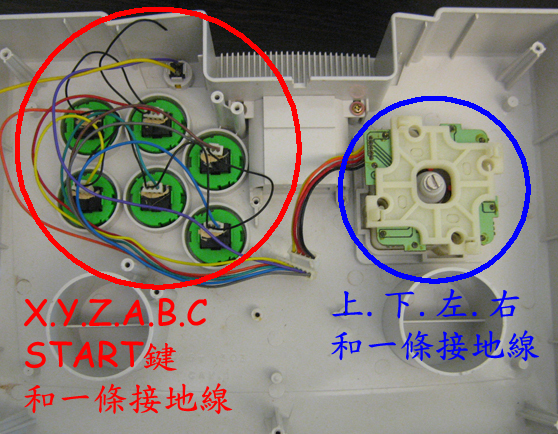

把搖桿背面的蓋子打開
可以看到很多線和按鈕

左邊分別是X(棕)、Y(紅)、Z(橘)、A(藍)、B(綠)、C(黃)、START(紫)和接地線(灰)
共有8條線

右邊分別是上(棕)、下(橘)、左(黃)、右(紅)和接地線(黑)
共有5條線

每個按鍵都有兩條線
按鍵的線和接地線
不過接地線都已經接在一起了
所以只剩一條接地線

接著

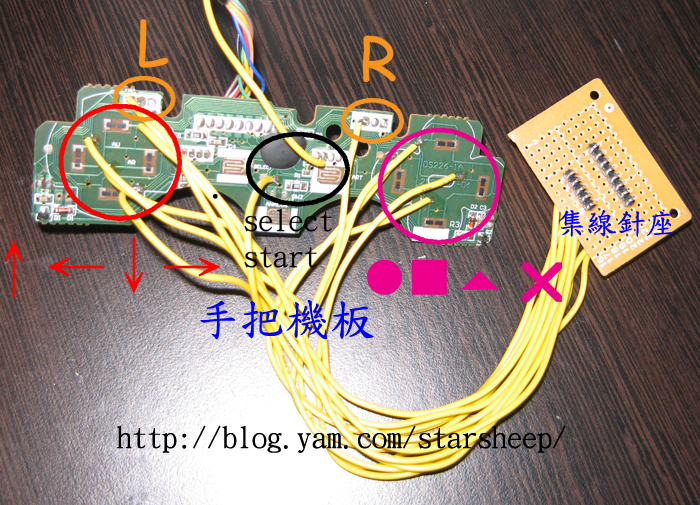

花2百大洋買一支「台製PS手把」
台製手把是電路機板
上面還留有測試用的金屬點
剛好可以用來焊接

電路板的按鍵位置
在手把拆開來的時候要稍微記一下
才不會焊錯線
每家手把的位置都不一樣

上圖就僅供參考

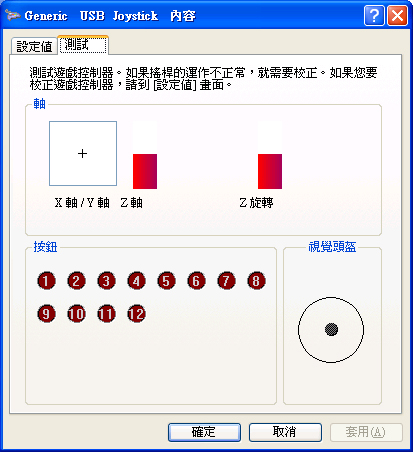

忘記電路板上的按鍵

也能用WIN裡面的遊戲控制器來檢查

WIN XP的路徑：控制台 → 遊戲控制器 → 內容

兩點導通後，看哪個有亮燈就知道了

把焊接出來的線
集中到中間的黃色電路板
去買條可以自己剪長度的排針來插
這樣線會比較整齊美觀

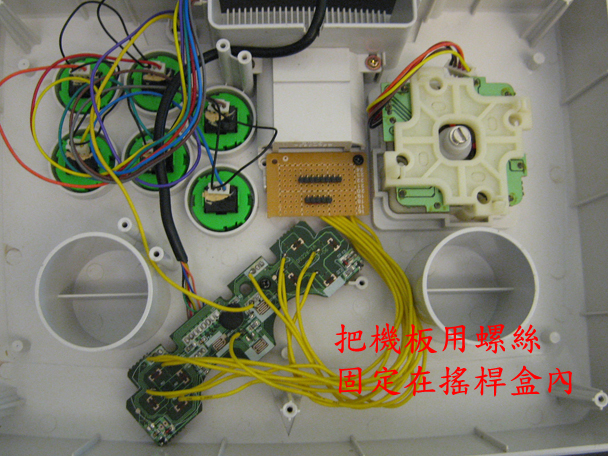

之後
就把兩塊板子固定到搖桿盒內
哪邊有螺絲孔就鎖哪邊吧

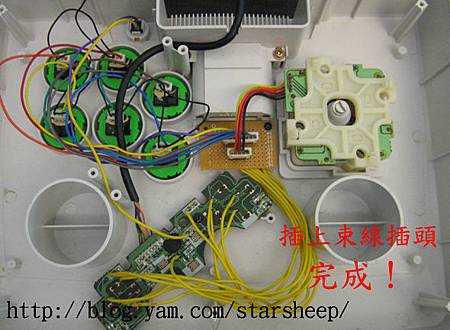

最後
將集線插頭插上
就完成啦！

附記
想要自行改造的玩家
最好買「沒有類比搖桿」的手把來改
因為類比搖桿比較不好搞定

這次改造就是類比搖桿那邊沒有用好
玩有支援類比搖桿的遊戲會一直往特定方向移動
不過我是玩KOF 2002
所以就沒去管他了

如果是玩很多遊戲類型的人
這點是要特別注意的


後記
幾年後，拿出好久沒用的搖桿
沒想到按鈕居然生鏽了
怎麼按都沒反應
台灣真的太潮濕了，電器用品放久了都會壞...
